Alállomások tervezésében szerzett tapasztalat az E&I Designer segítségével
|
Az olyan közműrendszerek, mint az elektromos áram és a vízellátás minden technológiai üzem tervezésének szerves részei. Alállomások célja a közüzemi rendszerből érkező feszültség pontos elosztásának széleskörű ellenőrzése és átalakítása, hogy biztosítsák a szűkséges feszültséget és teljesítményt az üzem számára. Az alállomás tervezése magában foglalja a koncepcionális elrendezést, az elosztócsatlakozások és alkatrészek tervezését, számítását, az egyes alkatrészek részletes specifikációját és a projekt ütemezését. Egy teljes alállomás fizikai és elektromos tervezése számításokkal együtt volt fontos számunkra. Ezért olyan megoldást kerestünk, amely képes átfogó szolgáltatást nyújtani a teljes alállomás tervezéséhez. Három különböző, a piacon elérhető szoftver értékelését végeztük e, hogy melyik felel meg a követelményeinknek. Az összehasonlítás alapján az E&I Designer-t találtuk a legmegfelelőbbnek az összes igényeinkre. Kimerítő objektumkönyvtárt kínál a transzformátorokból, kábelekből, kábeltálcákból, vezérlőkapcsolókból, relékből, motorokból, generátorokból, biztosítékokból és panelekből |
 |
  |

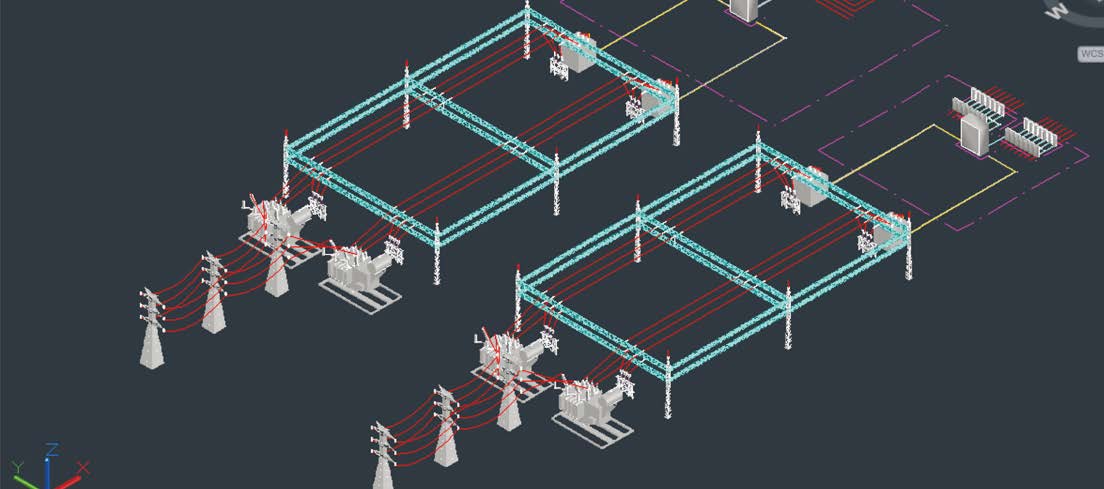

Azért is választottuk az E&I Designert, mert a rugalmassága és az egyéni elemek egyszerűsége miatt átviteli oszlopok, transzformátorok, szigetelők, vezetékcsapdák stb. E kísérleti projekt részeként a következő feladatokat láttuk el több mint 10 új elemtípust tudtunk létrehozni, közel 25 új szimbólumot és katalógust 2-3 napon belül nap alatt. Egy héten elért eredmények:
|
| Projekt követelmények
Az E&I Designert egy akkumulátorgyár teljes alállomásainak megtervezésére használtuk. Az 5700 KW kapacitású terv különböző paneleket tartalmazott, amelyek különböző elektromos terhelések ellátását biztosították. Számítottunk bizonyos problémákra a terhelési számításoknál, de az E&I Designer segített megoldani a méretezés összetett kérdéseit, és 30%-kal csökkentette a tervezési időt. |
 |
